半導體銀膠粘片機 | 點膠+貼裝工藝一體,適用多種場景的新型設備
2025-04-24(1745)次瀏覽
針對銀漿及其他粘合劑的點畫膠、蘸膠工藝的半導體點膠,貼片二合一設備,應用于小信號銀膠工藝功率器件、傳感器、SIP、Chiplet、IC、MOS等產品。

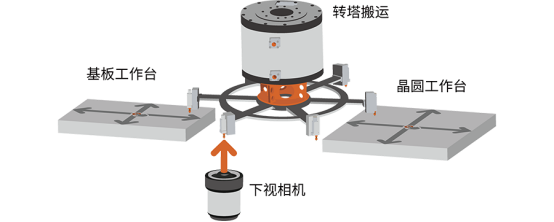

全新設備方案:轉塔式貼裝

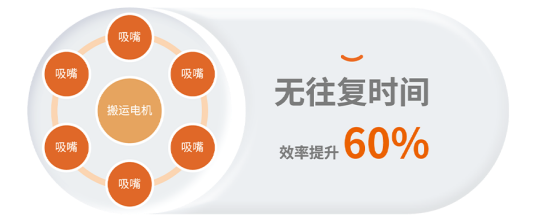

轉塔式貼裝機構,是卓興半導體行業首創的新型芯片貼裝方式。半導體銀膠粘片機配備六個單一吸嘴,采用多工序并行運作的設計,做到多工位旋轉循環進行芯片貼裝,能夠同時完成芯片的取料、貼裝和實時拍照補償,實現“貼裝不停歇”和“生產周期縮短”的雙重效果,并使生產效率提升60%。


其貼片工作臺的標準配置如下:
同時,卓興半導體自研壓力控制系統,采用馬達直連,能使貼裝結構在不同阻礙的下保持平穩的壓力控制,做到動態的壓力控制,其設備壓力值:30-300g(±5g)。
適配多工藝:三組點膠或選配蘸膠

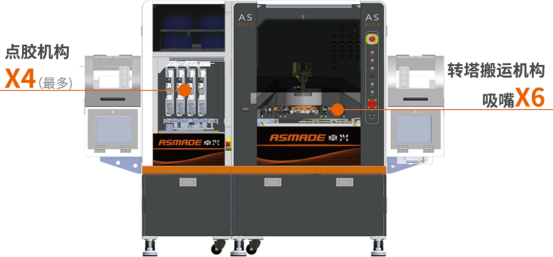

半導體銀膠粘片機支持配備最多四個點膠機構,機臺同時支持芯片點膠與封裝兩種操作,實現一臺設備多種功效,客戶無需額外購買點膠機,為廠商們提供更優的解決方案。
除此之外,銀膠粘片機不僅適配點、畫膠工藝,還適配多點膠針的蘸膠工藝,可隨時更換工藝結構,真正實現“一機n用”!
點膠特點:
①搭配不同點膠控制器,以滿足客戶的多重工藝需求
②根據定制化工藝特點,選配如框架加熱等多種輔助功能
?、蹖?shí)現點膠位置視覺識別并支持預置圖案和路徑畫膠的導入

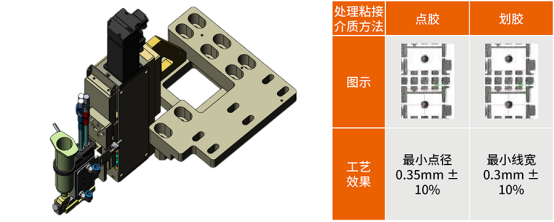

點膠機構:

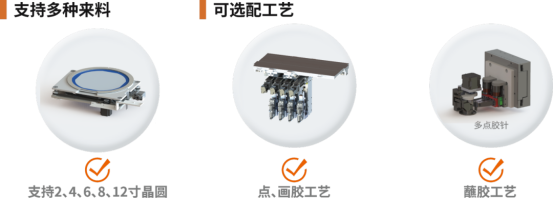

適配多來料:多尺寸晶圓與定制托盤
半導體銀膠粘片機支持多種尺寸的藍膜來料,包括2/4/6/8/12寸晶圓,12寸晶圓帶自動擴膜;支持單個6寸子母環、Waffle Pack和GelPAK,還可根據特定需求進行托盤定制。


高精度保證:下視相機精度補償
精度上,銀膠粘片機的機器貼合X/Y精度達±15um,角度誤差≤±1°,生產周期22.5k/h。由于貼裝采用轉塔結構設計,在實際操作過程中,卓興半導體靈活地將下視相機或中轉臺安裝在工位上,實現芯片貼裝與精度補償?shù)耐竭M(jìn)行,具備AI精度自動補償和壓力修正功能。


在行業競爭日益激烈的背景下,卓興半導體愿為廣大廠家提供更多高效精準的解決方案,以過硬的封裝技術助力半導體產業的發展。
